為您提供的2米乘6米相貫線管板一體數控切割機產品設備。多功能，實用性強，具備比較不錯的切割性能及穩定性，精細化的加工尺寸，如果對于產品訂制有需求，或者對于產品有其它的疑問，歡迎咨詢我們。

產品參數

產地：河北邢臺市新河縣

是否進口：否

訂貨號：511457

品牌：其他

貨號：511747

型號：300

用途：切割

工作形式：其他

驅動形式：自動

電流：直流（A）

作用對象：金屬

焊接原理：其他

動力形式：等離子

作用原理：逆變

樣式：便攜式

加工精度：精細化

保護氣體類型：其他

是否二手：全新

額定輸入容量：100A

負載持續率：100%

產品別名：相貫線

套裝：2米乘6米相貫線管板一體數控切割機

是否跨境出口貨源：否

切割管直徑：320mm或者600mm

切割長度：3米或者6米或者8米可加長

卡盤：320mm

使用電源：120A等離子電源

產品圖片描述

產品相關信息

數控相貫線切割機是一種利用數字控制，對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。

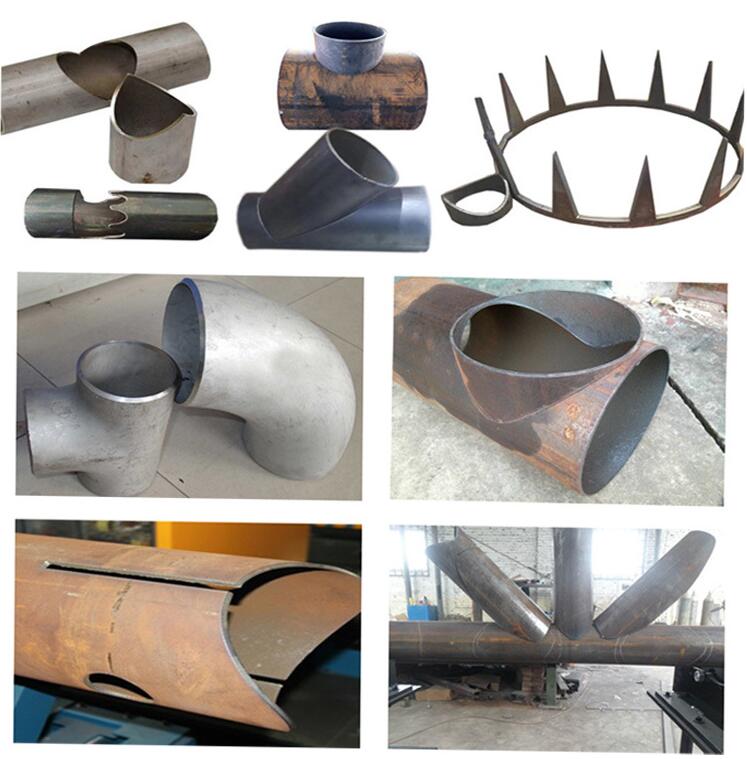

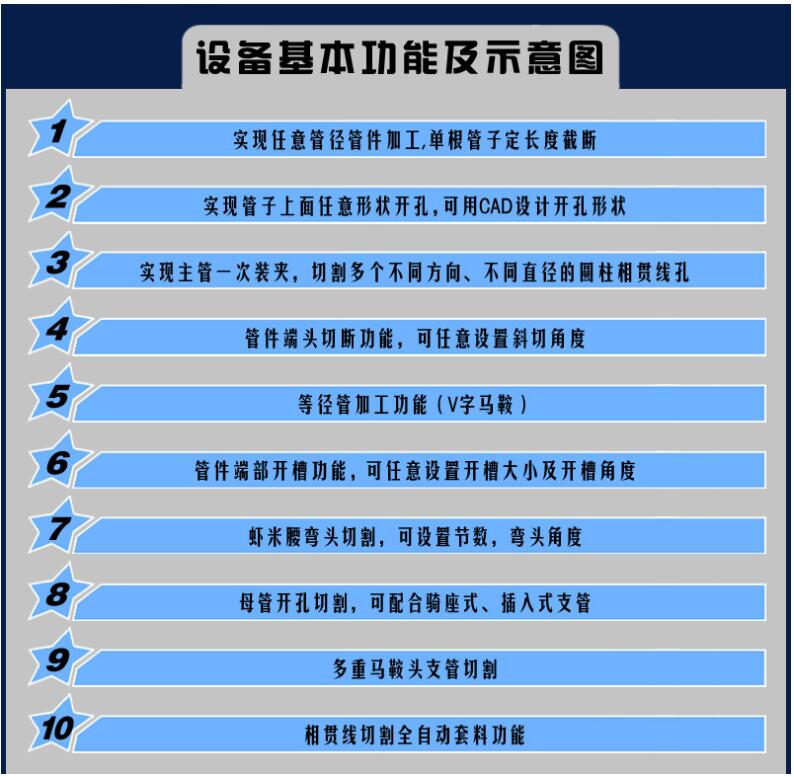

數控相貫線切割機適用于各種管材上切割圓柱正交、斜交、偏心交等相貫線孔、方孔、橢圓孔，并能在管子端部切割與之相交的相貫線。

這種類型的設備廣泛應用于金屬結構件生產，電力設備、鍋爐業、石油化工、造船、機械工程等行業的管道結構件的切割加工，此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。

繪圖軟件不是CAD而是solidworks。

軸和聯動：軸就是系統可以控制動作的機械關節，

聯動就是和軸同時動作。

如：八軸七聯動：一個機械上有八個系統可以控制動作的關節，工作的時候七個動作關節可以同時運行。

數控系統的介紹

作用：對整個機械進行控制指揮。

數控系統的控制精度是由運動控制卡和相應的控制軟件來保障的。由于熱切割本身的特點，對于數控系統的控制精度的要求是很低的，因為無論是火焰切割還是等離子弧切割對于切割時割縫的寬窄是無法保障一致的。

國內數控系統大多采用脈沖輸出方式，這里的原因有三個：

1.抗等離子起弧干擾。

2.目前國內的切割專用數控系統開發商大都采用有多年經驗運動卡公司開發的通用產品，在模擬量輸出的產品上，他們在電路設計上不考慮抗等離子起弧干擾的措施。

3.由于熱切割本身的特點，對于數控系統的控制精度要求很低。

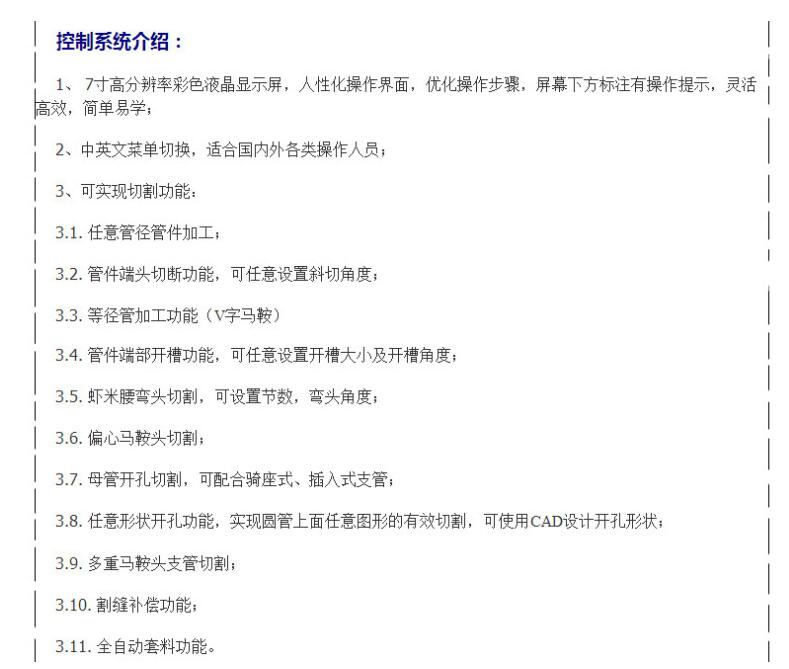

相貫線切割機系統功能介紹

模擬跟蹤：數控切割機切割時，系統顯示界面有相對應的圖形模擬切割，在切割圖形上按實際切割進行指示。

系統編程：簡單的切割圖形不需要去電腦上繪制，可以在系統上按照坐標像限定位或者G代碼定位方法在系統編程繪制。

斷電記憶：當切割機未完成時停電造成切割中斷后，系統能自動記憶切割位置，能在下一次通電時從停止點開始繼續切割。

批量切割：當需要在同一塊板材上切割多個某種圖形的工件時，只需要輸入一個圖形，并設置好數量和方向，系統便可以自行生成切割。

共邊處理：在輸入多圖形切割時，各個圖形有的時候會存在兩邊相同路線，如果系統嚴格按照圖形切割，會在這些公共的邊線上執行多余次數的切割。異型管切割機系統帶自動優化功能，省去這些沒必要切割路線的功能叫共邊處理。

驅動電機

數控切割機上使用的驅動電機分為步進電機和伺服電機。

我們一般使用步進電機：美國斯達峰 雷塞。 伺服電機：日本松下，發過斯奈德。

伺服電機定義：在伺服系統中控制機械元件運轉的發動機，是一種補助馬達間接變速裝置，伺服電機又稱執行電機，在自動控制系統中，用作執行元件，把所收到的信號轉換成電動機軸上的角位移或者、角速度輸出。

步進電機是一種將電脈沖轉化為角位移的執行機構，通俗一點將：當步進驅動器接收到一個脈沖信號，它就驅動步進電機設定的方向轉動一個固定的角度（即步進角），可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的，同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速目的。
